Fiber Duct System

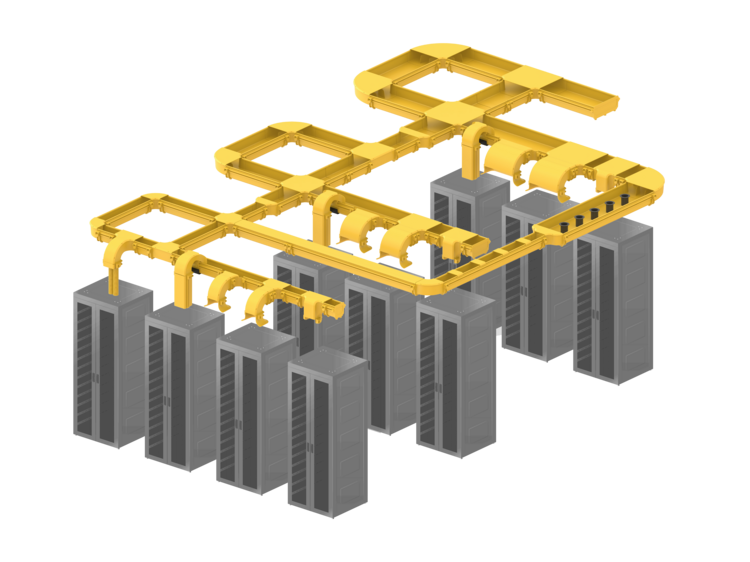

Das Fiber Duct Solution (FDS) ist ein vollständig geschlossenes Leitungssystem, das Glasfaserkabel vom Gebäudezugang bis zur Endverteilung schützt, führt und trennt. Das System ermöglicht einfaches Nachverfolgen und Zugreifen durch ein praktisches, rundum öffnendes Design. Es gewährleistet einen Mindestbiegeradius von 30 mm und schützt vor Beschädigungen. Dank modularem Aufbau und vielseitigem Montageset ist es flexibel erweiterbar und eignet sich für Neu- und Bestandsinstallationen in z. B. Rechenzentren, Zentralstellen oder Technikräumen.
Einzigartige und innovative werkzeuglose Verbindung integriert in die Systemstruktur
- Kein Bohren und kein Stanzen
- Kein zusätzlicher Verbinder
- Kein erforderliches Werkzeug erforderlich
- Mühelos und zeitsparend, sicher und wiederverwendbar
Technische Merkmale
- Integrierte Kopplungs- und Montagekonstruktion
- Werkzeuglose Installation für alle Komponenten und Abdeckungen
- Keine Ausfallzeiten. Schnelle und einfache Installationen
- Robustes und stabiles Produktdesign
- Vielseitige und verschiedene Montagesätze
Material- und Produktkonformität
- Rohs-Konformität : Konform gemäß Rohs-Richtlinie (EU) 2015/863 Annex II der Richtlinie 2011/65/EU
- Schwerentflammbarkeit: UL 94V-0 Materialbewertung für Entflammbarkeit
- Halogengehalt : Halogenfrei gemäß IEC 61249-2-21
Alle Kanäle & Abdeckungen : PC+ABS-FR
Alle Anschlusszubehör & Abdeckungen : PC+ABS-FR

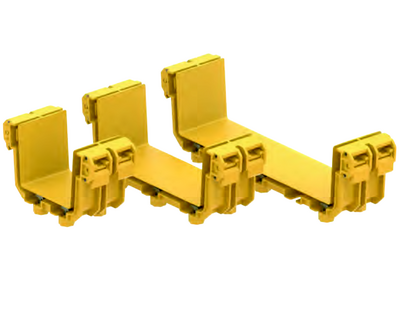

Kanalkörper
- 100x 100mm (4x4")
- 200x 100mm (8x4")
- 300x 100mm (12x4")
Verbinder und Zubehör
- Verbinder Kanalkörper (100mm, 200mm, 300mm)
- Verbinder Zubehör (100mm, 200mm, 300mm)
- Endkappe Kanalkörper (100mm, 200mm, 300mm)
- Schnellverschluss T-Schraube
Hauptleitungsanschlüsse
- T-Anschluss
- 4-Wege-Querverbindung
- 90° Horizontaler Winkelanschluss
- Abschneideanschluss
- Kanalreduzierung
Ellenbogen Verbindungen
- 90° vertikaler Außenbogenanschluss
- 90° vertikaler Innenbogenanschluss
Schnellabgangsbögen
- Schnellabgangsbogen vertikal
- Versetzter Abgangsbogen
- Fallverbinder vertikal
Kabelabgang
- Trompetenanschluss
- Flexrohr Abgang
Zubehör
- Kabelmanagementspulen für Kabelführung
- Kanalabdeckung
- Montagesatz "L"
